Антенны PMR диапазона

Есть три фактора, от которых зависит дальность радиосвязи: — мощность передатчика; — чувствительность приемника; — эффективность антенны.

Вот об антеннах PMR диапазона и поговорим.

Длина волны — это расстояние на котором происходит полный период смены фазы вектора электрической напряженности электромагнитного поля.

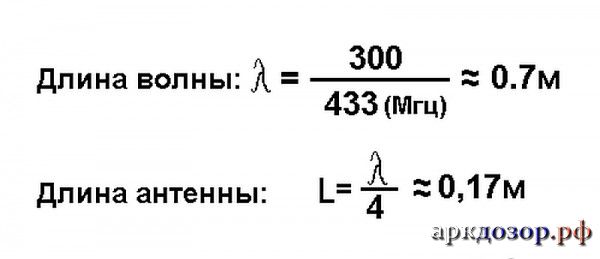

Соответственно длина волны ( в метрах ) равна отношению скорости распространения волны в данной среде ( 300 тысяч Км/сек. ) к частоте электромагнитных колебаний ( в МегаГерцах ) в той-же среде.

Длина волны диапазона- 446 МГц PMR имеют длину волны около 0,7 м, а точнее – 16,8 см.

Длинна антенны на 433 мГц может быть 17см. это 1/4 длинны волны.

А может быть еще короче. Это способ индуктивного укорочения физической длины антенны. Провод свивается в спираль и его индуктивность становится эквивалентной четвертьволновому штырю.

Немного информации.

Электромагнитные помехи. Рации LPD, PMR переносят лучше, чем СВ, поскольку уровень промышленных и атмосферных помех на диапазонах 433/446 МГц намного ниже, чем на 27 МГц. Поэтому в городе дальность связи станций LPD/PMR гарантирует лучшую дальность связи.

- волновые эффекты (дифракция, интерференция). Они делают возможным преодоление препятствий, по размеру меньших, чем половина длины волны. Это приводит к тому, что сигнал становится неоднородным на дистанциях, сопоставимых с длиной радиоволны. На пересеченной местности или в горах рации СВ работают лучше остальных.

- в результате переотражений от ионосферы для СВ-раций вероятны «дальние прохождения». Для устойчивой двусторонней связи необходимы хорошая антенна и определенное состояние ионосферы. В диапазонах LPD/PMR «дальние прохождения» невозможны.

- поглощение радиоволновой энергии поверхностью земли, деревьями. Поглощение усиливается с увеличением частоты волны (СВ выигрывает).

- эффективность антенны важна для портативных раций.

Эффективными можно назвать штыревые вертикальные антенны длиной в четверть или больше длины волны сигнала. Оптимальными для четвертьволновых антенн будут следующие:

§ СВ – 2,78 м;
§ LPD – 17,3 см;
§ PMR – 16,8 см.

Рассматривается геометрический размер антенны. Но ее можно укоротить, сохранив электрическую «длину» удлиняющей катушкой.

Если укороченную антенну сделать узкополосной, с большим резонансным усилением по частоте, это повысит КПД компактных антенн, однако только при функционировании в узко-частотном диапазоне, на который она настроена.

Для раций более коротковолновых LPD и PMR антенну не нужно существенно укорачивать, а для длинноволнового СВ укороченная до 20 раз антенна снижает дальность радиосвязи. Такие рации хорошо работают только с длинными антеннами, но при этом неудобны в обращении.
