Шпаргалка BAOFENG UV-5R

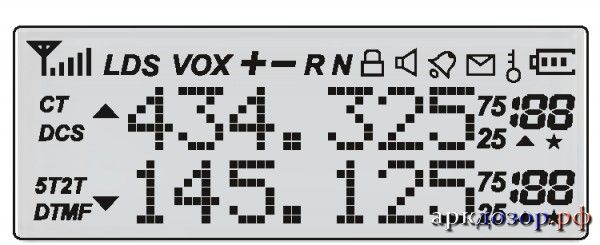

188 – Текущий канал, или частота, или название
75/25 – Подшаг частоты, если ставить шаг 6,25
CT – Активирован режим ’CTCSS’
DCS – Активирован режим 'DCS'
+- - Сдвиг в плюс или в минус при работе через репитер
S – Активирована функция сканирования между двумя каналами
VOX - Активирована функция голосового управления PTT
R – Активирована функция Реверса
N – Выбрана широкая частота модуляции
Bat – Уровень батареи
Ключик – Управление заблокировано
L – Работа на пониженной мощности
Сигнал – Есть сигнал в канале.

Описание меню:

0 SQL (Squelch level)0-9 уровень срабатывания шумоподавителя. Оптимально 5

1 STEP(Frequency step)2.5/5/6.25/10/12.5/25kHz шаг перестройки синтезатора (стандартный 25кГц)

2 TXP(Transmit power)HIGH/LOW мощность передатчика высокая/низкая

3 SAVE( Battery save,l:l/l:2/l:3/l:4)OFF/1/2/3/4 режим экономии энергии в приёмнике (экономайзер) чем больше число, тем экономнее

4 VOX(Voice operated transmission)OFF/O-1O уровень срабатывания PTT при голосовом управлении

5W/N( Wideband/narrowband)WIDE/NARR смена полосы приёмника и девиации передатчика 5кГц/2.5кГц Узкую полосу применяют для того чтобы радиостанции могли работать через каждые 12.5кГц. и не мешать друг другу. Если в пункте стоит WIDE, значит девиация передатчика ±5кГц и полоса приёмника шире. Без взаимных помех станции могут находится друг от друга на расстоянии 25кГц. Радиолюбители применяют обычно WIDE.

6 ABR(Display illumination)OFF/l/2/3/4/5s Время, через которое выключится подсветка экрана

7 TDR(Dual watch/dual reception)OFF/ON функция двойного приёма. позволяет следить за двумя частотами установленными в диапазоне UHF и VHF. Принцип основан на поочерёдном перескакивании с одной частоты на другую. Когда появляется сигнал перескакивания прекращаются. Режим DW возможет только так как описано выше, работа с частотами из памяти или с частотами на одном диапазоне - не возможна.

8 BEEP(Keypad beep)OFF/ON Звук при нажатии на клавиатуру

9 TOT(Transmission timer)15/30/45/60.../585/600seconds автоматическое выключение передатчика через 15-600 секунд. Помогает избегать перегревы передатчика. Фактически максимальное время на передачу за раз.

10 R-DCS(Reception digital coded squelch)OFF/D023N...D754I шумоподавитель откроется только при совпадении с установленным подтоном

11 R-CTS(Reception Continuous Tone Coded Squelch)67.0Hz...254.1Hz шумоподавитель откроется только при совпадении с установленным подтоном

12 T-DCS(Transmission digital coded squelch)OFF/D023N...D754I передатчик передаёт установленный подтон

13 T-CTS(TWinsmission Continuous Tone Coded Squelch)67.0Hz...254.1Hz передатчик передаёт установленный подтон

14 VOICE(Voice prompt)OFF/ON В режиме VOX переход на прием, после завершения фразы

15 ANI(Automatic number identification of the radio,only can be set by PC software. В самом начале работы на передачу передается код. Может меняться только со шнурка. Нам не надо.

16 DTMf ST(The DTMF tone of transmitting code.)OFF/DT-ST/ANI-ST/DT+ANI

17 S-CODE(Signal code, only could be set by PC software.)1,...,15 groups

18 SC-REV(Scan resume method)TO/CO/SE Метод сканирования. Сканировать Все каналы в памяти/Весь диапазон/Часть диапазона. Когда в канале будет сигнал, сканирование остановится.

19 PTT-ID(press or release the PTT button to transmit the signal code)OFF/BOT/EOT/BOTH Передача ID при нажатии на кнопку передачи. Не передается/Передается при нажатии PTT/передается при отпускании PTT/передается при нажатии и отпускании PTT

20 PTT-LT(delay the signal code sending)0,...,30ms Задержка в канале после отпускания PTT

21 MDF-A(under channel mode, A channel displays. Note: name display only can be set by PC software.FREQ/CH/NAME Показывать в канальном режиме Частоту/Номер канала/Название канала (программируется кабелем)

22 MDF-B(under channel mode, B channel displays. Note: name display only can be set by PC software.FREQ/CH/NAME Показывать в канальном режиме Частоту/Номер канала/Название канала (программируется кабелем)

23 BCL(busy channel lockout)OFF/ON Лучше всегда держать OFF. Блокирует передачу в канале, где используется CTCSS или DCS.

24 AUTOLK(keypad locked automatically)OFF/ON Автоматическая блокировка клавиатуры

25 SFT-D(direction of frequency shift)OFF/+/- сдвиг частоты передатчика с заранее установленным разносом. Для работы с репитерами.

26 OFFSET(frequency shift)00.000...69.990 разнос между частотами при включенном SFT-D.
Стандартная частота репитеров 0,600. Для примера, если SFT-D в значение [-] а в этом пункте меню поставить 0,600. То если, к примеру, частота приема будет 145,600 МГц, то при нажатии на PTT частота станет 145,000 MHz

27 MEMCH(stored in memory channels)000, ...127 Сохранение канала в память

28 DELCH(delete the memory channels)000, ...127 Удаление канала из памяти

29 WT-LED(i]lumination display color of standby)OFF/BLUE/ORANGE/PURPLE Цвет дисплея в режиме ожидания

30 RX-LED(i]lumination display color of reception)OFF/BLUE/ORANGE/PURPLE Цвет дисплея в режиме приема

31 TX-LED(illumination display color of transmitting)OFF/BLUE/ORANGE/PURPLE Цвет дисплея в режиме передача

32 AL-MOD(alarm mode)SITE/TONE/CODE Режим паника - варианты

33 BAND (band selection)VHF/UHF Выбор диапазона

34 TX-AB(transmitting selection while in dual watch/ reception)OFF/A/B Можно выбрать, чтобы на передачу работало только на частоте A (верхняя частота) или на частоте B (нижняя частота), а можно выключить эту функцию.

35 STE(Tail Tone Elimination)OFF/ON Эта функция используется, чтобы активировать или дезактивировать конец передачи приемопередатчика, этот tone используется только в связях между приемопередатчиками а не в коммуникациях через ретранслятор. Если через репитер - выключать.

36 RP_STE(Tail tone elimination in communication through repeater)OFF/1,2,3...10

37 RPT_RL(Delay the tail tone of repeater)OFF/1,2,3...10

38 PONMGS(Boot display)FULL/MGS При включении на экране или все сегменты или приветствие

39 ROGER(tone end of transmission)ON/OFF Звуковой сигнал в конце передачи (звук завершения передачи)

40 RESET (Restore to default setting) Сброс к заводским установкам
